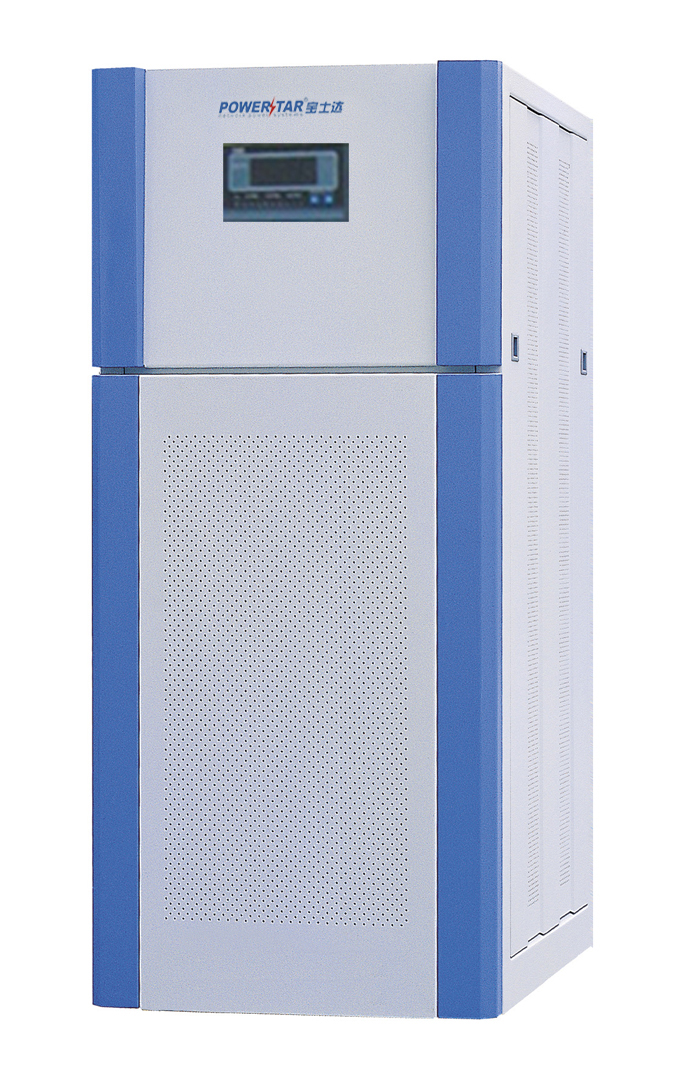

SBW系列三相大功率自動補償式穩壓電源
·產品介紹：
SBW、SBW-F系列三相大功率自動補償式穩壓電源是我公司引進、吸收國外先進技術，結合電網環境，為穩定交流電壓而研制的節能型產品，SBW是統調式電源，其穩壓過程是由一個電機帶動三組碳刷同時調壓，SBW-F是分調式電源，其穩壓過程是由三個電機分別帶動三組炭刷獨立調壓，該電源在輸入電壓不平衡時可以保證輸出電壓的穩定和平衡；當外界配電網絡電壓波動或負載變動造成電壓波動時，能自動保持輸出電壓的穩定。本系列產品兼?zhèn)淞藗鹘y(tǒng)的電子交流式、感應式、與磁飽和式穩壓器之長，克服了傳統穩壓器容量小、損耗大、波形失真大等缺點，具有容量大、效率高、無波形畸變、電壓調節平穩以及使用維護簡便、運行可靠等優點。
·應用領域：
工礦企業、建筑、教育、醫療、科研、鐵路、交通、油田、郵電、賓館等部門的電子計算機、精密機床、計算機體層掃描攝影（CT）、精密儀器、電梯照明、實驗裝置及進口設備等，特別適用于一切對波形要求高的穩壓場所。
·性能特點：
■市電穩壓隨意切換；
■穩壓精度高、輸出波形無畸變；
■智能型自動送電功能，可實現無人值守（選項）；
■可用于任意負載（阻性、容性、感性）及長期連續使用；
■具有過載、短路及過電壓保護，缺相、錯相自動保護；
■電壓調整方式為非段性，電壓呈線線性升降式，輸出電壓連續可調；
■穩壓范圍寬、精度可調、容量大、效率高、輸出波形無附加失真，能適應各種負載；
■穩壓器由補償電路、電壓檢測電路、伺服電機控制電路及減速傳動機構、保護電路等線路組成；
■直通狀態與穩壓狀態可任切換，直通狀態將電網與負載直接接通，以便于定期保養或維修服務時不影響負載工作。
·技術參數：
|
型號 |
SBW 10KVA |
SBW 20KVA |
SBW 30KVA |
SBW 50KVA |
SBW 100KVA |
SBW 120KVA |
SBW 150KVA |
SBW 180KVA |
|
額定功率 |
10KVA |
20KVA |
30KVA |
50KVA |
100KVA |
120KVA |
150KVA |
180KVA |
|
輸入 |
||||||||
|
輸入電壓 |
三相 304V～456V |
|||||||
|
輸出 |
||||||||
|
輸出電壓 |
三相 380V±（1～5）%可設定 |
|||||||
|
諧波失真 |
與輸出相同 |
|||||||
|
波形畸變 |
無畸變 |
|||||||
|
系統 |
||||||||
|
應變時間 |
<1.5s（市電變化＜10%） |
|||||||
|
效率 |
≥98% |
|||||||
|
工作環境 |
||||||||
|
環境溫度 |
-25℃～40℃ |
|||||||
|
環境濕度 |
最濕月的月平均相對濕度為90%，同時該月平均最低溫度為25℃ |
|||||||
|
海拔高度 |
不超過1000米 |
|||||||
|
絕緣強度 |
≥2MΩ |
|||||||
|
保護 |
||||||||
|
保護 |
缺相、錯相自動保護（三相）（選項） |
|||||||
|
送電保護 |
自動送電與人工送電隨意切換（選項） |
|||||||
|
控制方式 |
手動/自動控制方式 |
|||||||
|
負載保護 |
過載、過壓、短路及機械傳動機構故障保護功能 |
|||||||
|
物理特性 |
||||||||
|
尺寸 （mm)） （W*H*D） |
550*700*1100 |
550*760*1350 |
650*950*1650 |
750*1050*2000 |
||||
|
型號 |
SBW 200KVA |
SBW 225KVA |
SBW 250KVA |
SBW 300KVA |
SBW 320KVA |
SBW 400KVA |
|
額定功率 |
200KVA |
225KVA |
250KVA |
300KVA |
320KVA |
400KVA |
|
輸入 |
||||||
|
輸入電壓 |
三相 304V～456V |
|||||
|
輸出 |
||||||
|
輸出電壓 |
三相 380V±（1～5）%可設定 |
|||||
|
諧波失真 |
與輸出相同 |
|||||
|
波形畸變 |
無畸變 |
|||||
|
系統 |
||||||
|
應變時間 |
<1.5s（市電變化＜10%） |
|||||
|
效率 |
≥98% |
|||||
|
工作環境 |
||||||
|
環境溫度 |
-25℃～40℃ |
|||||
|
環境濕度 |
最濕月的月平均相對濕度為90%，同時該月平均最低溫度為25℃ |
|||||
|
海拔高度 |
不超過1000米 |
|||||
|
絕緣強度 |
≥2MΩ |
|||||
|
保護 |
||||||
|
保護 |
缺相、錯相自動保護（三相）（選項） |
|||||
|
送電保護 |
自動送電與人工送電隨意切換（選項） |
|||||
|
控制方式 |
手動/自動控制方式 |
|||||
|
負載保護 |
過載、過壓、短路及機械傳動機構故障保護功能 |
|||||
|
物理特性 |
||||||
|
尺寸 （mm） （W*H*D） |
750*1050*2000 |
850*1200*2200 |
||||
|
型號 |
SBW 500KVA |
SBW 600KVA |
SBW 800KVA |
SBW 1000KVA |
SBW 1200KVA |
SBW 1600KVA |
SBW 1800KVA |
SBW 2000KVA |
|
額定功率 |
500KVA |
600KVA |
800KVA |
1000KVA |
1200KVA |
1600KVA |
1800KVA |
2000KVA |
|
輸入 |
||||||||
|
輸入電壓 |
三相 304V～456V |
|||||||
|
輸出 |
||||||||
|
輸出電壓 |
三相 380V±（1～5）%可設定 |
|||||||
|
諧波失真 |
與輸出相同 |
|||||||
|
波形畸變 |
無畸變 |
|||||||
|
系統 |
||||||||
|
應變時間 |
<1.5s（市電變化＜10%） |
|||||||
|
效率 |
≥98% |
|||||||
|
工作環境 |
||||||||
|
環境溫度 |
-25℃～40℃ |
|||||||
|
環境濕度 |
最濕月的月平均相對濕度為90%，同時該月平均最低溫度為25℃ |
|||||||
|
海拔高度 |
不超過1000米 |
|||||||
|
絕緣強度 |
≥2MΩ |
|||||||
|
保護 |
||||||||
|
保護 |
缺相、錯相自動保護（三相）（選項） |
|||||||
|
送電保護 |
自動送電與人工送電隨意切換（選項） |
|||||||
|
控制方式 |
手動/自動控制方式 |
|||||||
|
負載保護 |
過載、過壓、短路及機械傳動機構故障保護功能 |
|||||||
|
物理特性 |
||||||||
|
尺寸 （mm） （W*H*D） |
800*1050*2200 |
主柜 850*1200 *2200 副柜 850*1050 *2200 |
副柜 950*1050*2200 主柜 950*1500*2200 |
1200*1400 *2200 |
||||
|
型號 |
SBW-F 10KVA |
SBW-F 20KVA |
SBW-F 30KVA |
SBW-F 50KVA |
SBW-F 100KVA |
SBW-F 150KVA |
SBW-F 180KVA |
SBW-F 200KVA |
|
額定功率 |
10KVA |
20KVA |
30KVA |
50KVA |
100KVA |
150KVA |
180KVA |
200KVA |
|
輸入 |
||||||||
|
輸入電壓 |
三相 304V～456V |
|||||||
|
輸出 |
||||||||
|
輸出電壓 |
三相 380V±（1～5）%可設定 |
|||||||
|
諧波失真 |
與輸出相同 |
|||||||
|
波形畸變 |
無畸變 |
|||||||
|
系統 |
||||||||
|
應變時間 |
<1.5s（市電變化＜10%） |
|||||||
|
效率 |
≥98% |
|||||||
|
工作環境 |
||||||||
|
環境溫度 |
-25℃～40℃ |
|||||||
|
環境濕度 |
最濕月的月平均相對濕度為90%，同時該月平均最低溫度為25℃ |
|||||||
|
海拔高度 |
不超過1000米 |
|||||||
|
絕緣強度 |
≥2MΩ |
|||||||
|
保護 |
||||||||
|
保護 |
缺相、錯相自動保護（三相）（選項） |
|||||||
|
送電保護 |
自動送電與人工送電隨意切換（選項） |
|||||||
|
控制方式 |
手動/自動控制方式 |
|||||||
|
負載保護 |
過載、過壓、短路及機械傳動機構故障保護功能 |
|||||||
|
物理特性 |
||||||||
|
尺寸 （mm） （W*H*D） |
550*700*1100 |
550*760*1350 |
650*950 *1650 |
750*1050*2000 |
||||
|
型號 |
SBW-F 225KVA |
SBW-F 250KVA |
SBW-F 300KVA |
SBW-F 320KVA |
SBW-F 350KVA |
SBW-FA 400KVA |
SBW-F 450KVA |
SBW-F 500KVA |
|
額定功率 |
225KVA |
250KVA |
300KVA |
320KVA |
350KVA |
400KVA |
450KVA |
500KVA |
|
輸入 |
||||||||
|
輸入電壓 |
三相 304V～456V |
|||||||
|
輸出 |
||||||||
|
輸出電壓 |
三相 380V±（1～5）%可設定 |
|||||||
|
諧波失真 |
與輸出相同 |
|||||||
|
波形畸變 |
無畸變 |
|||||||
|
系統 |
||||||||
|
應變時間 |
<1.5s（市電變化＜10%） |
|||||||
|
效率 |
≥98% |
|||||||
|
工作環境 |
||||||||
|
環境溫度 |
-25℃～40℃ |
|||||||
|
環境濕度 |
最濕月的月平均相對濕度為90%，同時該月平均最低溫度為25℃ |
|||||||
|
海拔高度 |
不超過1000米 |
|||||||
|
絕緣強度 |
≥2MΩ |
|||||||
|
保護 |
||||||||
|
保護 |
缺相、錯相自動保護（三相）（選項） |
|||||||
|
送電保護 |
自動送電與人工送電隨意切換（選項） |
|||||||
|
控制方式 |
手動/自動控制方式 |
|||||||
|
負載保護 |
過載、過壓、短路及機械傳動機構故障保護功能 |
|||||||
|
物理特性 |
||||||||
|
尺寸 （mm） （W*H*D） |
750*1050*2000 |
850*1200*2200 |
800*1050*2200 |
|||||
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
